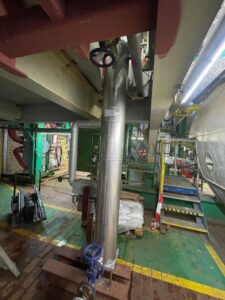

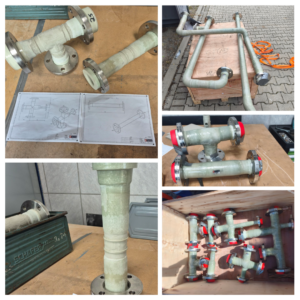

Kühlleitung DN 125/100 herstellen
Die Edelstahlleitungen werden passgenau vorgerichtet, formiert, und mit den jeweiligen Verbindungselementen (bspw. Bögen, Reduzierungen oder Anschweißflansche) durch Wolfram-Inertgasschweißen (WIG) zusammengeführt. Nach der Montage ins Rohrsystem inklusive Rohrbefestigungen wird die neue Rohrleitung abgedrückt und kann dem Kunden übergeben werden.

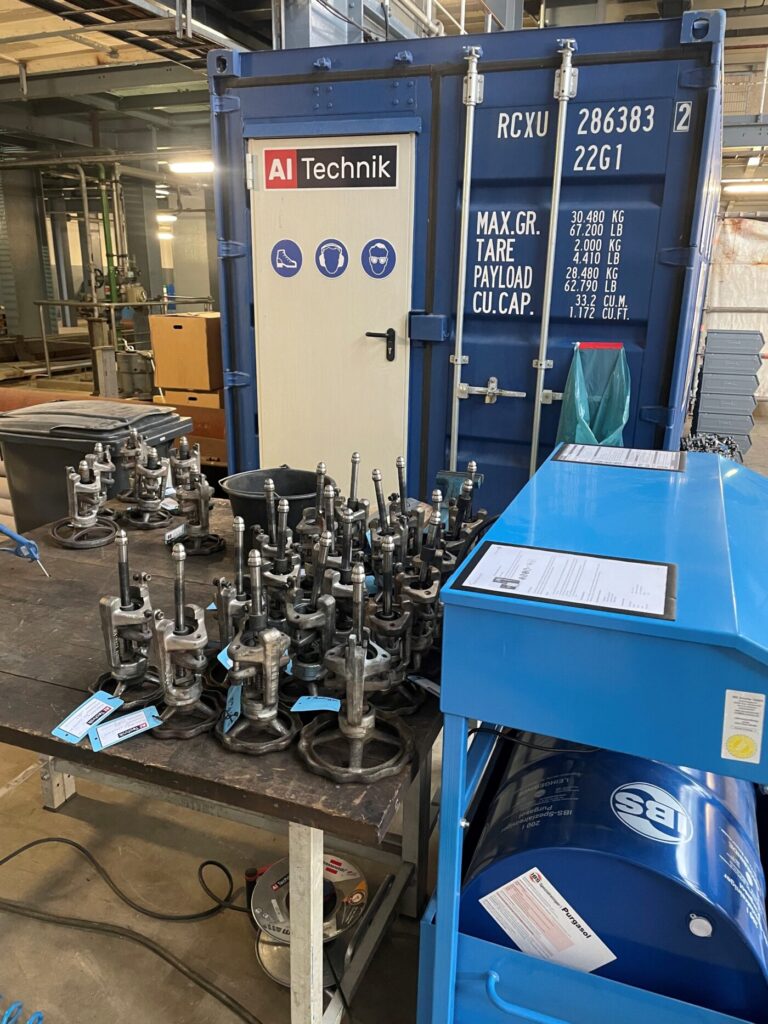

Armaturenrevision 2024
In einer Revision bei unserem Großkunden in der chemischen Industrie, haben wir in einem Zeitraum von 2 Wochen, ca. 280 Armaturen instandgesetzt.
Das Auftragsvolumen umfasste größtenteils Hochdruckarmaturen und erstreckte sich von kleineren Absperrventilen / KSB-Noris (DN20-PN500) über Absperrschieber (DN250-PN500) bis hin zu Rückschlagklappen (DN150-PN330). Um eine reibungslose und ordnungsgemäße Durchführung gewährleisten zu können, bedarf es eine einwöchige Vorbereitungszeit. In diesem Zeitraum konnte die Baustelle samt unserem hauseigenen Werkstattcontainer eingerichtet, Antriebe demontiert, sowie die zu bearbeiteten Armaturen durchnummeriert werden (Labeln). Natürlich bedarf es nach den durchgeführten Instandsetzungsarbeiten auch einen gewissen Überwachungszeitraum. Hierbei blieben in einer 2-wöchigen Anfahrbereitschaft zwei unserer Fachkräfte vor Ort, um schnell auf jegliche Problemfälle reagieren zu können. Dies konnte die AI Technik GmbH ohne Zwischenfälle durchführen, womit eine termingerechte Inbetriebnahme gewährleistet werden konnte. Dieses Projekt war ein Meilenstein in der Firmengeschichte der AI Technik GmbH und hat gezeigt, dass wir in der Lage sind große Projekte realisieren zu können. Wir sind stolz auf unsere zuverlässigen Mitarbeiter und blicken mit großer Zuversicht auf die kommenden Jahre und die damit verbundenen Herausforderungen.

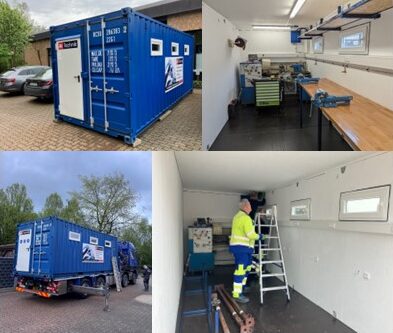

Unsere neue mobile Werkstatt
Für unsere Revisionen in der Armaturentechnik haben wir uns eine mobile Werkstatt eingerichtet. Der Container wurde mit Holz vertäfelt, Fenster und Tür eingebaut und gestrichen. Weiterhin wurde Strom und Druckluft installiert, eine Drehbank und Werkbänke eingebaut.
Kaum ist er fertig, schon ist er auf dem Weg zu seinem ersten Einsatz
Kühlleitung DN 125 herstellen
Die Edelstahlleitungen werden passgenau vorgerichtet, formiert, und mit den jeweiligen Verbindungselementen (bspw. Bögen, Redu´s oder Anschweißflansche) durch Wolfram-Inertgasschweißen (WIG) zusammengeführt. Nach der Montage ins Rohrsystem inklusive Rohrbefestigungen, kann das Resultat guten Gewissens dem Kunden präsentiert werden.
Verteilerwagen aus ITEM Profil
Die Verteilerwagen wurden in unserer Werkstatt hergestellt und mit der benötigten Verrohrung bestückt. Jetzt geht’s zur Auslieferung.
Spühlwagen aus ITEM Profil
Die Spühlwagen wurden in unserer Werkstatt hergestellt, mit der benötigten Verrohrung bestückt und mit Hochdruckschläuchen ausgestattet.
Absperrventil DN 200 PN 40 mit Auma Antrieb
Das Ventil wurde bei unserem Kunden ausgebaut, gesandstrahlt, neu lackiert und mit neuen Dichtungen ausgestattet. Des Weiteren erfolgte die schleiftechnische Bearbeitung. Anschließend wurde der Antrieb getestet und neu eingestellt.
Wasserstandsanzeiger überholt
Bei der Betreibung eines Dampfkessels ist die Wasserstandsanzeige unerlässlich. Der Wasserstandsanzeiger gibt dem Bediener eine visuelle Möglichkeit den tatsächlichen Wasserstand im Kesselsystem zu überwachen und zu prüfen. Durch die ständige Beanspruchung kann es schnell zu Undichtigkeiten kommen, und genau da kommen wir ins Spiel… Durch unsere erfahrenen Fachkräfte sind wir in der Lage sämtliche Armaturentypen instand zu setzen, unter anderem auch der hier abgebildete Wasserstandsanzeiger. Nach genauester Analyse haben wir neue Schaugläser sowie Dichtungen beschaffen und nach Herstellerangaben eingebaut. Um eine reibungslose Inbetriebnahme zu gewährleisten, reinigen wir zudem sämtliche Bauteile im Sandstrahlverfahren und lackieren die Armatur mit korrosionsbeständiger Farbe. Somit muss der Kunde keine neue Armatur beschaffen und kann auf eine kostengünstige Instandsetzung zurückgreifen.
Herstellung einer Versorgungsleitung
Die Versorgungsleitung wurde durch die AI Technik mit allen dazugehörigen Armaturen hergestellt und eingebaut. Wichtig war hierbei die gleichmäßige Versorgung mit Druckluft an allen Abnahmestellen.
Regelventile
Die Ventile wurden bei unserem Kunden ausgebaut, gesandstrahlt, neu lackiert und mit neuen Dichtungen und Membranen ausgestattet. Des Weiteren erfolgte die schleiftechnische Bearbeitung und die Regelventile wurden mit neuen Stellungsgebern versehen und eingestellt.
Absperrschieber
Die ausgebauten Absperrschieber wurden nach Ausbau beim Kunden durch die AI Technik gesandstrahlt, neu beschichtet und schleiftechnisch bearbeitet. Nach der Überholung wurden die Absperrschieber wieder eingebaut.
Schleiftechnische Bearbeitung des Keils eines Schiebers DN 1400
Schleiftechnische Bearbeitung Gehäuse eines Schiebers DN 1400

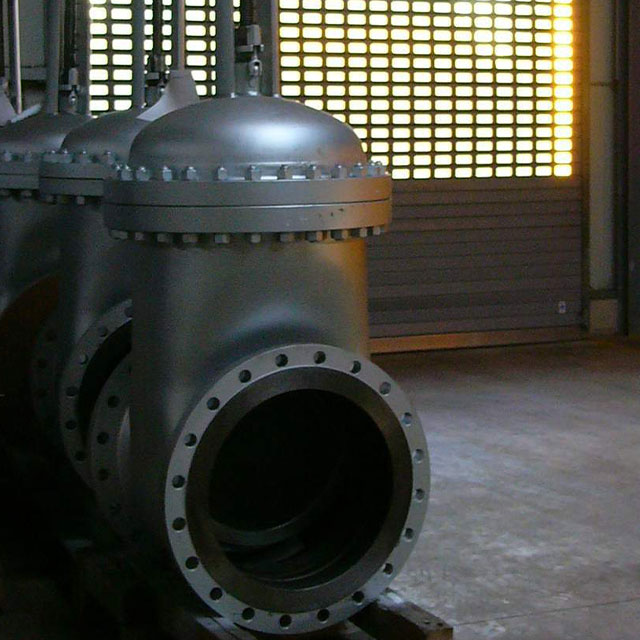

1200 – 1600 Absperrschieber
Die Schieber wurden vor Ort beim Kunden ausgebaut und ab geht die Post in unsere Werkstatt.
Hier werden sie neu überarbeitet und beschichtet, danach erfolgt der Einbau.
Schweißarbeiten Autoklave
Durch die starken Temperaturschwankungen haben sich Risse gebildet die von unseren Schweißern im WIG Verfahren verschweißt wurden.
Getriebe überholt
Das Getriebe wurde demontiert und gesäubert. Danach wurde die Welle überarbeitet, neu eingelagert und frisch lackiert wieder eingebaut.
Sicherheitsventile
Die Ventile wurden gesäubert, demontiert und die Ventilsitze geschliffen. Nach der Abnahme durch den TÜV sind sie jetzt, frisch lackiert, zur Auslieferung für den Kunden bereit.
Kompensator
Der Kompensator ist ein flexibles Element zum Ausgleich von Bewegungen in Rohrleitungen, insbesondere bei thermischen Längenänderungen und Vibrationen.
Prüfstand
Auf unseren Prüfständen findet die Druckprüfung an Rohrleitungen, Behältern, Armaturen und bei Bedarf die TÜV Abnahme statt.
Anfertigung Passstück
Schweißarbeiten vor Ort in unserem Werkstattwagen

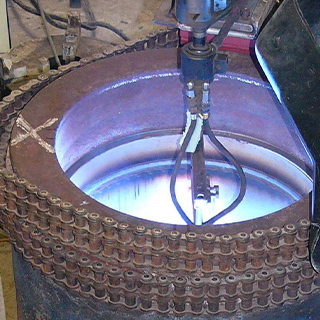

Gehäuse HD Armatur
Schweißsanierungen On-Site von HD Armaturen
Regelschubventil
Maßgenaues Anfertigen von Ersatzteilen nach Muster
Spindelmutter
Herstellen von Spindelmuttern nach Muster

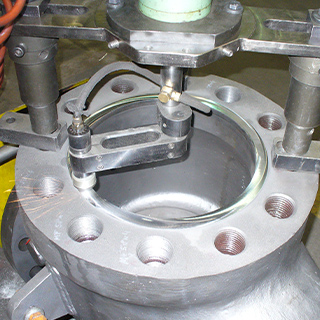

Gehäuse Regelventil
Schleiftechnische Bearbeitung von Dichtflächen
On-Site
Mindestmengenrückschlagventil
Kompl. Sanierungen inkl. sämtlicher Antriebe pneumatisch, hydraulisch oder elektrisch

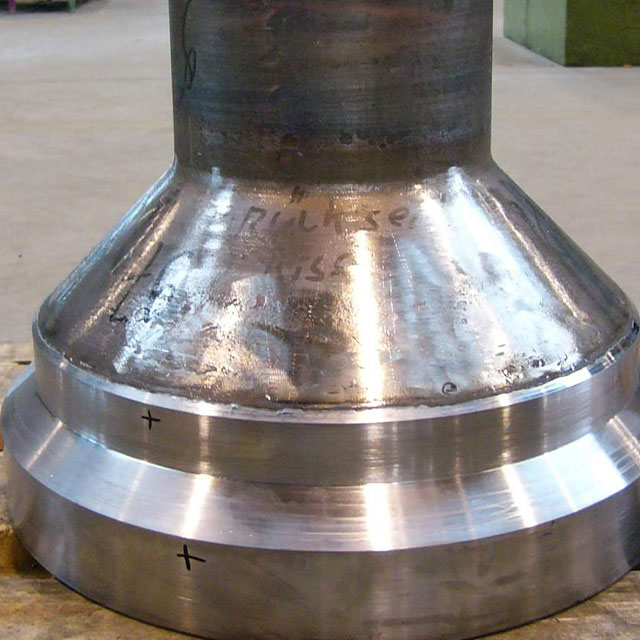

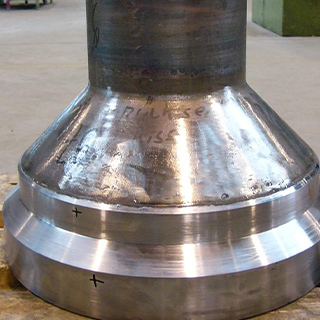

Verschlußstück für HD Armaturen
Schweißsanieren mit anschließender drehtechnischer Bearbeitung von HD- Armaturenteilen

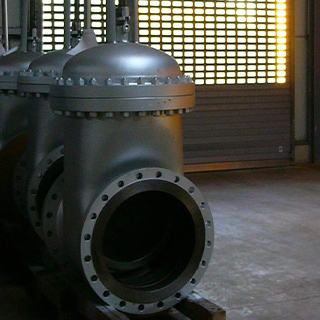

Absperrschieber ND
Kompl. Sanierung von ND- Armaturen inkl. Funktions- und Druckprüfung

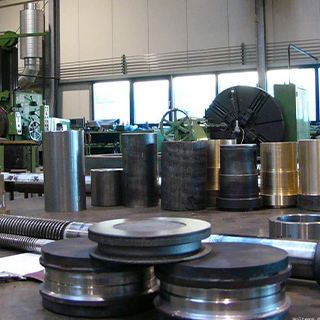

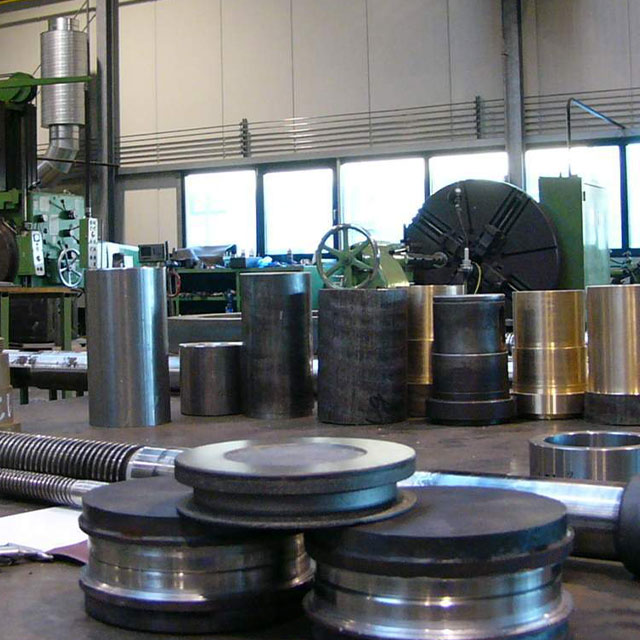

Keilplatten für Absperrschieber
Anfertigen oder bearbeiten von Dichtplatten

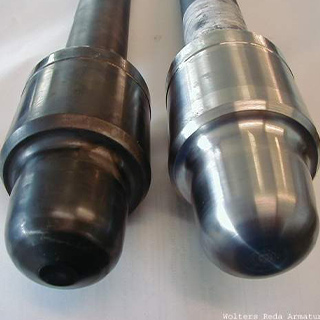

Spindeln
Drehtechnische Bearbeitung von Spindeln
Regelventil
Neufertigen von Ersatzteilen für Regelventile
nach Muster

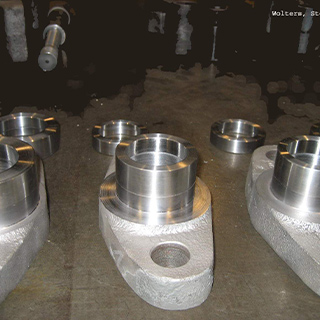

Spindelverschlußbuchsen
Herstellung oder Bearbeitung von Armaturenteilen nach Muster
Flanschverbindung
Schleiftechnische Bearbeitung von metallisch dichtenden Flächen

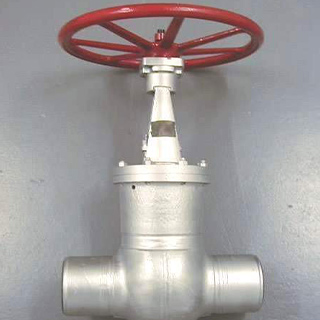

HD Absperrschieber
Kompl. Überholen von HD Armaturen inkl. Lackieren und Druckprobe
Niederdruckarmaturen
Spezialumbauten für Armaturen inkl. Funktionsprüfung

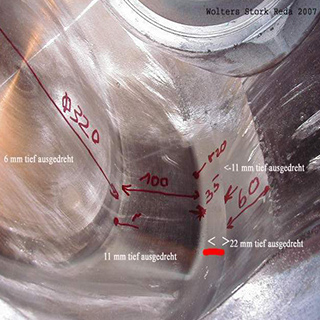

Innenansicht einer RSK
Materialprüfung inkl. Messprotokoll
